2PC Pnevmatik Kürə Vanaları

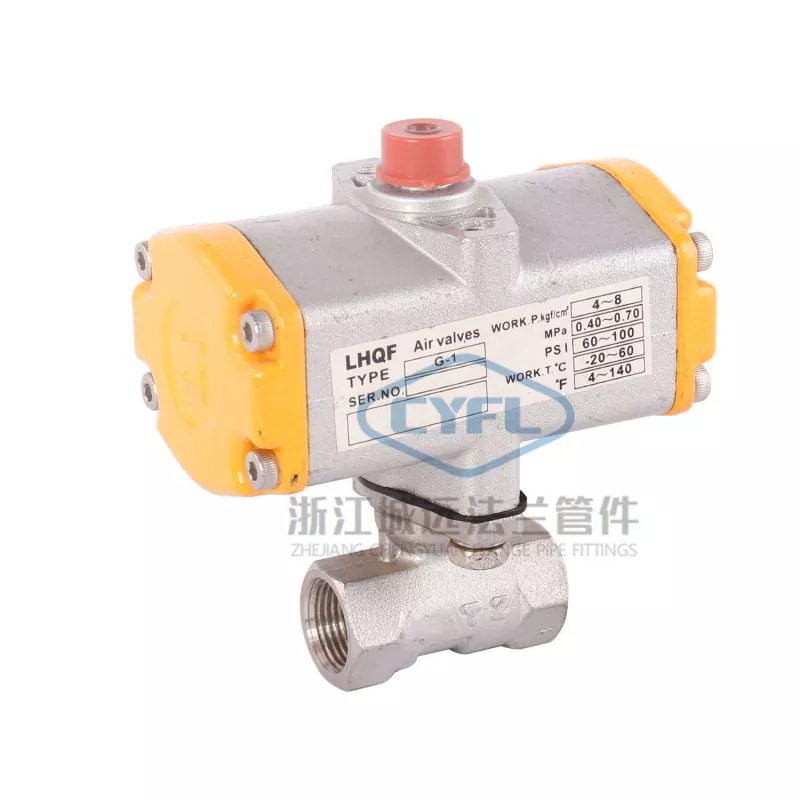

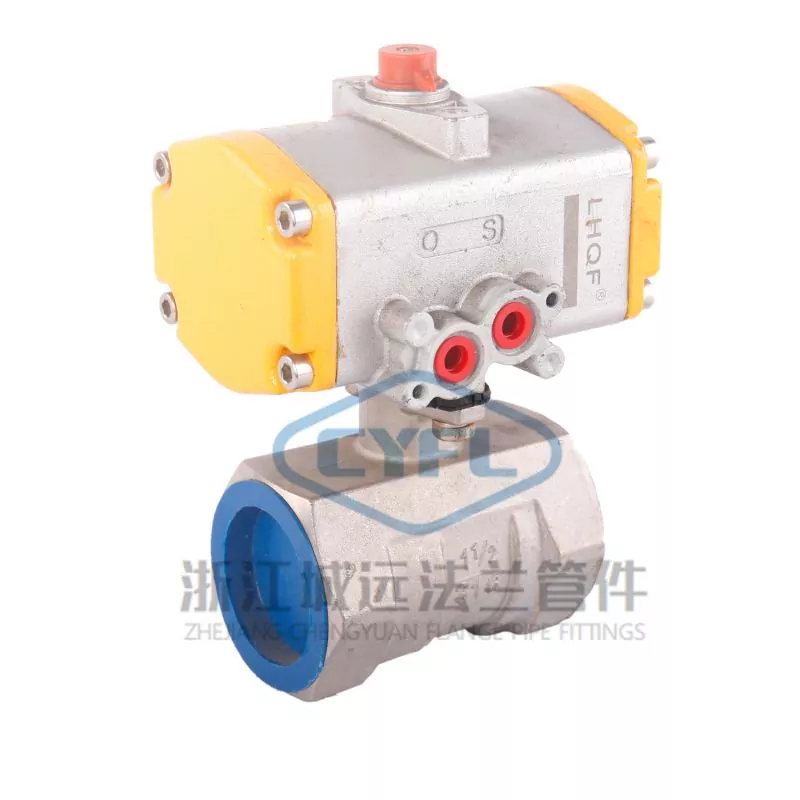

Zhejiang Chengyuan 2pc pnevmatik top klapanları Giriş

2pc pnevmatik top klapanları, klapanın açılmasını və bağlanmasını idarə etmək üçün sıxılmış havadan istifadə edən bir klapan növüdür. Onlar mərkəzdə deşik olan bir top olan klapan gövdəsini yaratmaq üçün bir-birinə bərkidilmiş iki ayrı hissədən ibarətdir. Vana açıq vəziyyətdə olduqda, maye topdakı dəlikdən axır və qapalı vəziyyətdə olduqda, mayenin axınının qarşısını almaq üçün top 90 dərəcə fırlanır. Pnevmatik top klapanları adətən maye axınına dəqiq nəzarət tələb olunan tətbiqlərdə istifadə olunur və onlar paslanmayan polad, pirinç və PVC daxil olmaqla müxtəlif materiallardan hazırlana bilər.

Zhejiang Chengyuan 2pc pnevmatik top klapanları Təfərrüatlar

1. Tətbiq: Bu təlimat xüsusi olaraq flanşlı elektrik (və ya pnevmatik) top klapanları üçün nəzərdə tutulmuşdur.

2. Komponentlər: Vana mötərizələr və birləşdirici vallardan istifadə etməklə birləşdirilən elektrik (və ya pnevmatik) ötürücüdən və top klapan gövdəsindən ibarətdir.

Zhejiang Chengyuan 2pc pnevmatik top klapanları Parametr (Spesifikasiya)

3. İstifadə məhdudiyyətləri:

1) Temperatur və təzyiq məhdudiyyətləri tətbiq olunur.

2) Maksimum və minimum iş temperaturunda top klapanının maksimum işləmə təzyiqi etiketdə göstərilmişdir.

3) Oturacaq və möhür üçün PTFE və ya RTFE materialı istifadə edilməli və işləmə temperaturu 150 ilə 200 dərəcə Selsi arasında olmalıdır. Digər növ oturacaqlar və möhürlər üçün iş temperaturu yoxlanılmalıdır.

4) Kriogen klapanın nominal təzyiq dərəcəsi (PN) normal temperatur şəraitində klapanın maksimum iş təzyiqini göstərir. Məsələn, PN4.0 -290C-dən 380C-yə qədər iş temperaturunda 40 Bar (4.0MPa) maksimum iş təzyiqini göstərir.

5) Elektrik və ya pnevmatik ötürücülərin istifadəsi ilə bağlı ehtiyat tədbirləri üçün müvafiq təlimat kitabçasına müraciət edin.

Zhejiang Chengyuan 2pc pnevmatik top klapanların quraşdırılması

1) Flanşın hər iki ucundakı qoruyucu qapaqları çıxarın və klapanı tam açıq vəziyyətdə yuyun.

2) Quraşdırmadan əvvəl, vibrasiyanın işləmə zamanı onun işinə təsir etməməsi üçün göstərilən siqnaldan (elektrik və ya qaz) istifadə edərək klapanın tam sınaqdan keçirilməsi. Sınaqdan keçdikdən sonra klapan elektrik ötürücüsünün naqil diaqramına uyğun olaraq onlayn quraşdırıla bilər.

3) Boru kəmərini klapana qoşmazdan əvvəl top və oturacağı zədələyə biləcək hər hansı çirkləri yaxşıca yuyun və təmizləyin.

4) Zərərlərin qarşısını almaq üçün quraşdırma zamanı ötürücüdən və ya onun komponentlərindən qaldırıcı nöqtələr kimi istifadə etməkdən çəkinin.

5) Klapanı boru kəmərinin üfüqi və ya şaquli istiqamətində quraşdırın.

6) Quraşdırma məntəqəsinin yaxınlığındakı boru kəmərinin əyilməməsini və ya xarici qüvvələrə məruz qalmamasını təmin edin. Boru kəmərindəki hər hansı sapmaları aradan qaldırmaq üçün boru kəməri dayaqlarından və ya mötərizələrdən istifadə edin.

7) Klapanı boru kəmərinə birləşdirdikdən sonra, flanş birləşdirən boltları çarpaz şəkildə göstərilən fırlanma momentinə qədər sıxın.
